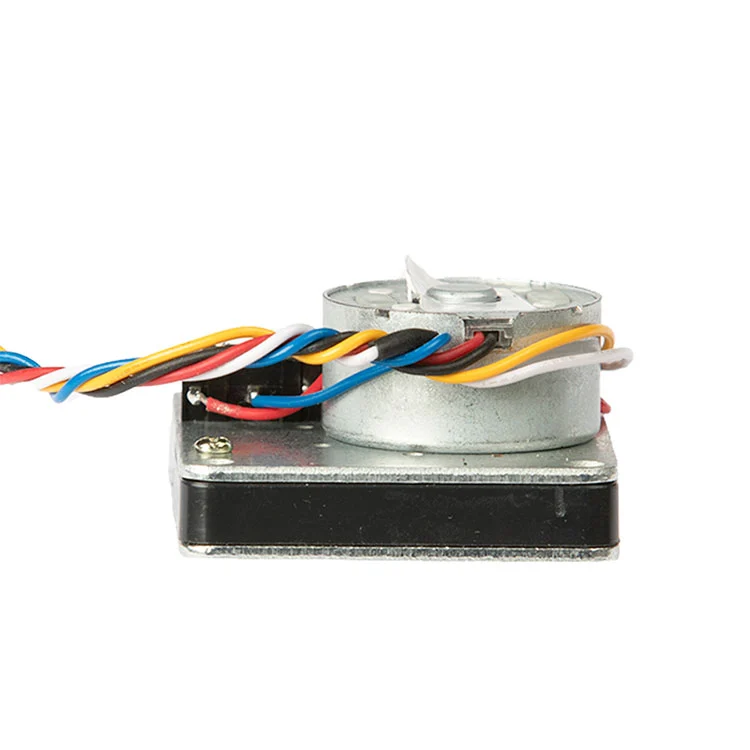

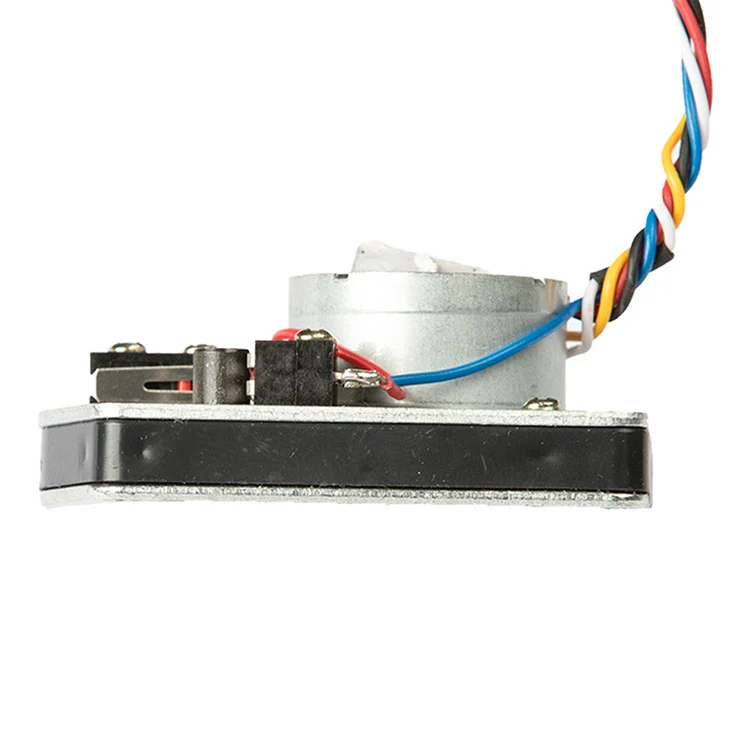

Actuador controlador de válvula de bola de medidor de agua de 3,6 V para medidores de agua inteligentes.
3,6 V CC · Funcionamiento de 2,5 a 5 V · Reducción de 1000:1 · >15 kg de empuje nominal · Corriente de funcionamiento ≤25 mA · Corriente de rotor bloqueado 450 mA · ≤13 s de apertura/cierre.
Control de 5 cables: rojo positivo, negro negativo, azul abierto, blanco COM, amarillo cerrado. Diseñado para el control de válvulas de bola en medidores de agua inteligentes residenciales y de servicios públicos.
Personalización de marca, conector y cable OEM. MOQ y plazo de entrega confirmados en la cotización.Envíe las especificaciones de su válvula para obtener una cotización igualada.
Si está buscando actuadores de válvulas de bola para medidores de agua inteligentes, las preguntas sobre la aprobación son predecibles: ¿proporcionará suficiente empuje en una válvula de bola antigua, el consumo de corriente se ajustará al presupuesto de energía del medidor y el cableado coincidirá con su tablero de medidor sin necesidad de volver a trabajar? Este actuador de 3,6 V se basa en esas tres limitaciones.
Kaiye ha fabricado actuadores para medidores de agua desde la adopción temprana de la medición inteligente, con una capacidad anual de actuador de10 millones de juegosy más de 30 años de experiencia en producción de hardware y válvulas de control. Este actuador de válvula de bola es parte de esa plataforma de volumen probado, diseñada para la integración OEM, consistencia de lotes y tiempos de entrega predecibles.
A continuación encontrará los parámetros de trabajo reales, la lógica del cableado, los límites de adquisición y las preguntas técnicas que le hará su equipo de ingeniería antes de aprobar una muestra.
La mayoría de las fallas de las válvulas de bola de los medidores inteligentes no provienen del motor. Provienen de un empuje insuficiente en válvulas antiguas, de un consumo de corriente que agota el paquete de baterías más rápido de lo esperado o de un cableado que no coincide con el tablero del medidor. Este actuador aborda esos tres puntos de falla directamente.
La siguiente tabla refleja la configuración estándar del actuador de válvula de bola. Cuando su plataforma de medidor opera con un voltaje, curva de empuje o convención de cableado diferente, estos parámetros se pueden personalizar durante la revisión del OEM.
| Parámetro | Valor estándar | Nota de Adquisición |
|---|---|---|
| Tensión nominal | 3,6 V CC | Confirmar la compatibilidad con la batería del medidor |
| Rango de voltaje operable | 2,5–5 VCC | Un voltaje más alto dentro del rango ofrece un mayor empuje pero acorta la vida útil |
| Corriente de funcionamiento | ≤25mA | Presupuesto para la corriente máxima durante el recorrido de la válvula, no solo en espera |
| Corriente de rotor bloqueado | 450 mA | Útil para dimensionar controladores y circuitos de protección. |
| Empuje nominal | >15 kilos | Confirme con el torque de asiento de la válvula de bola y el tamaño de la tubería. |
| Relación de reducción | 1000:1 | Combinado con una plataforma de válvula de bola de pequeño diámetro |
| Hora de apertura/cierre | ≤13 segundos | Abierto para cerrar o cerrado para abrir a tensión nominal |
| Tiempo de carrera de 6 mm sin carga | Aproximadamente 60 s | Medido bajo tensión de funcionamiento nominal |
| Alambrado | Rojo positivo, negro negativo, azul abierto, blanco COM, amarillo cerrado | La longitud del cable, el conector y el color del cable se pueden personalizar |
| Clasificación impermeable | No especificado en la configuración estándar | Confirme el nivel de IP requerido con ingeniería para instalaciones al aire libre o sumergidas. |
Si su tablero de medidor suministra una polaridad de señal de control diferente o usa un conector diferente, el equipo de ingeniería de Kaiye puede revisar el cableado y proponer una configuración coincidente en lugar de forzar un arnés estándar en una plataforma de medidor incompatible.

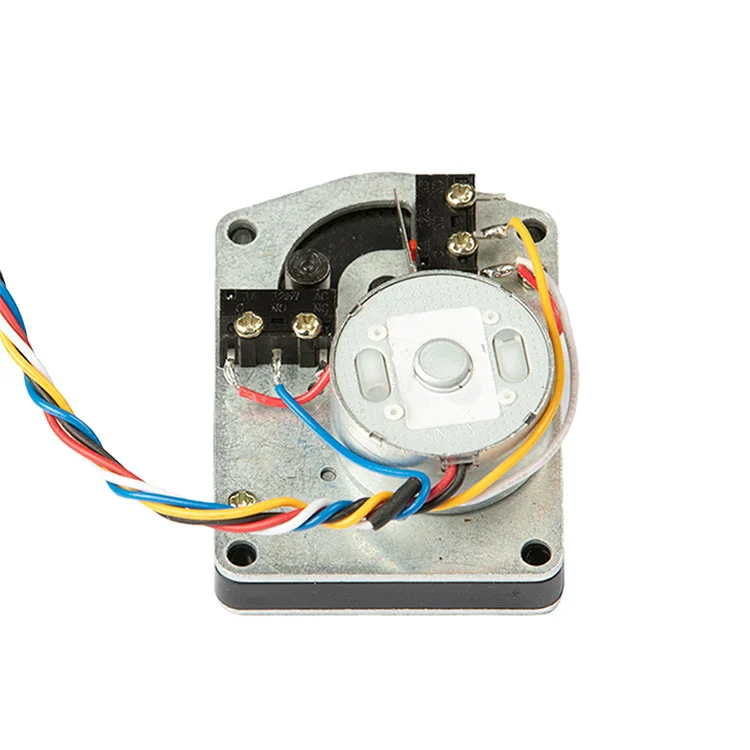

Para los compradores de OEM, el actuador es tan bueno como su ajuste con la carcasa del medidor, el vástago de la válvula de bola y el tablero de control. Este actuador utiliza un contorno compacto destinado a gabinetes de medidores inteligentes con limitaciones de espacio, con un esquema de cableado que separa la energía de las señales de control de apertura/cierre.
Cableado de alimentación.El rojo es positivo, el negro es negativo. El circuito de accionamiento debe dimensionarse para la corriente de rotor bloqueado de 450 mA, incluso si la corriente de funcionamiento normal es ≤25 mA, porque el asiento de la válvula puede exigir brevemente una corriente más alta. Se recomienda protección contra polaridad inversa en el tablero del medidor si el actuador es reemplazable en campo.
Cableado de mando.El azul está abierto, el blanco es COM, el amarillo está cerca. Este circuito debe tratarse como una entrada de control, no como una línea de alimentación, y debe permanecer independiente del módulo de comunicación para que una falla de comunicación no deshabilite el control de la válvula.

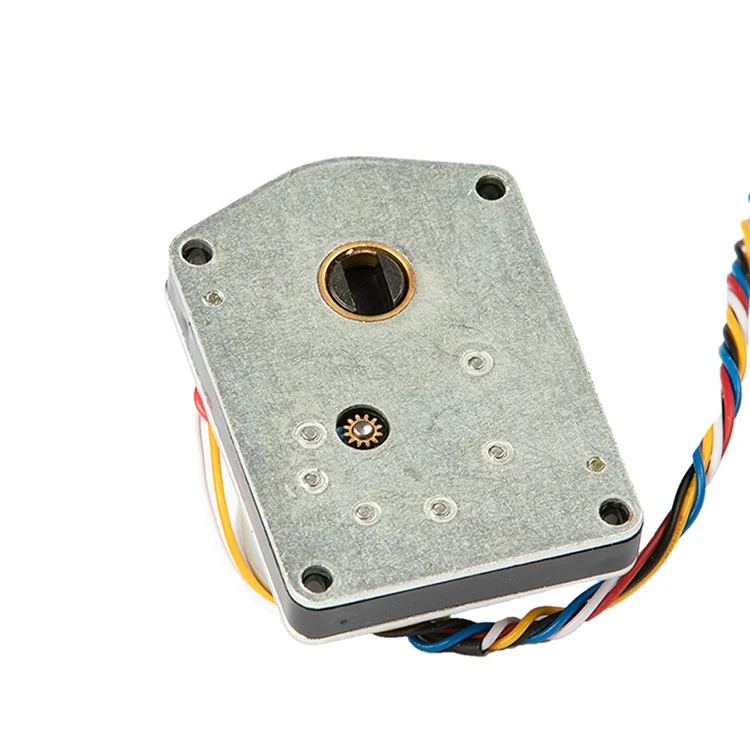

Interfaz de montaje.El actuador está diseñado alrededor del vástago de la válvula de bola y el patrón de montaje utilizado en los cuerpos de válvulas de medidores inteligentes de diámetro pequeño. Antes de la publicación del volumen, los compradores deben confirmar la escuadra del vástago, el espacio entre los orificios de montaje y la orientación del actuador dentro de la carcasa del medidor. Kaiye puede suministrar una muestra para comprobar el ajuste mecánico antes de realizar el pedido de producción.
Si también obtiene la carcasa del medidor o el conjunto completo de la válvula, el actuador se puede revisar junto con elcarcasa del medidor de aguay el cuerpo de la válvula para reducir el desajuste de la interfaz en el montaje.
El actuador está posicionado para el control de válvulas de bola de diámetro pequeño donde el funcionamiento con batería y el bajo consumo de corriente son más importantes que el accionamiento de alta velocidad. Las aplicaciones de volumen típicas incluyen:
Debido a que el actuador es parte de la plataforma más amplia de componentes de medidores de agua de Kaiye, los compradores que adquieran múltiples componentes pueden consolidar la calificación y la logística. Si su proyecto también requiere comunicación inalámbrica a nivel de medidor, el actuador está diseñado para funcionar junto con el de Kaiye.medidor de agua inalámbricoplataforma. También puedes revisar el completogama de actuadores del medidor de aguapara modelos relacionados.
Para los compradores B2B, "fabricante" debería significar control de procesos, no sólo una empresa comercial con un catálogo. Kaiye opera un sistema de calidad ISO 9001, realiza producción automatizada para conjuntos de actuadores y ha estado produciendo actuadores para medidores de agua durante más de dos décadas. Este actuador de válvula de bola se beneficia de esa base de producción de tres maneras concretas:
Consistencia del lote.Los engranajes se mecanizan en dimensiones controladas. El ensamblaje automatizado reduce la variación entre unidades en el engranaje de engranajes, la salida de empuje y el tiempo de respuesta, algo fundamental cuando se instalan miles de actuadores en un proyecto de servicios públicos.
Inspección entrante y prueba final.La producción estándar incluye comprobaciones funcionales del consumo de corriente, el tiempo de respuesta y el recorrido de la válvula. Los compradores pueden solicitar el protocolo de inspección y el plan de muestreo antes de realizar un pedido por volumen.
Trazabilidad.El código del modelo, el lote de producción y los registros de prueba se conservan para que, si aparece un problema de campo, se pueda aislar a la población afectada en lugar de tratar a todos los actuadores del proyecto como sospechosos. Para obtener más información sobre la base de producción y el sistema de calidad de Kaiye, consulte elperfil de la empresa y descripción general de la fabricación.
El actuador de válvula de bola está disponible como unidad estándar, pero estándar no significa fijo. Para los compradores de proyectos y OEM, los siguientes elementos suelen personalizarse después de una revisión técnica:
Cable y conector.La longitud del cable, el calibre del cable, el código de color y el tipo de conector se pueden especificar para que coincidan con la carcasa del medidor y el accesorio de ensamblaje.
Lógica de control.La polaridad de la señal de apertura/cierre y la configuración COM se pueden alinear con su tablero medidor.
Relación de empuje y transmisión.Para válvulas con mayor empuje de asiento o diferente geometría de vástago, una relación de transmisión o nivel de motor alternativo puede ser más apropiado que la configuración estándar 1000:1.
Marca y embalaje.El marcado de etiqueta privada, el embalaje neutro y el etiquetado específico del proyecto están disponibles para pedidos por volumen.
La cantidad mínima de pedido y el plazo de entrega típicos se confirman en la cotización. La entrega estándar generalmente es de 15 a 30 días después de la confirmación de la orden de compra y de la muestra, según la cantidad del pedido y la disponibilidad de los componentes.
¿Eres fabricante?
Sí. Kaiye tiene su propia fábrica con más de 30 años de experiencia en producción.
¿Puedes empacar este producto con nuestros requisitos?
Sí. Se aceptan embalajes y etiquetas personalizados para pedidos por volumen.
¿Cuál es el tiempo de entrega para pedidos regulares?
El tiempo de entrega suele ser de 15 a 30 días y puede ser más corto o más largo según el período del modelo y la cantidad del pedido.
¿Cuál es la definición de cableado?
El rojo es positivo, el negro es negativo, el azul está abierto, el blanco es COM y el amarillo está cerca.
¿Cuál es la clasificación de impermeabilidad?
La configuración estándar no especifica una clasificación IP. Confirmar el nivel de IP requerido con ingeniería para instalaciones exteriores o sumergidas.
¿Es compatible con medidores de agua inteligentes con batería de celda seca de 3,6 V?
Sí. El actuador está diseñado para sistemas de 3,6 V CC con un rango de voltaje operativo de 2,5 a 5 V. Confirme la lógica de control del tablero del medidor y la carga de la válvula durante la revisión técnica.
