Si busca actuadores de válvulas alimentados por baterías para medidores de agua inteligentes, las preguntas clave son siempre las mismas: ¿mantendrán el torque en válvulas antiguas, cuánto tiempo funcionarán en el paquete de celdas secas del medidor y el cableado coincidirá con el tablero del medidor sin necesidad de volver a trabajar? Este actuador de 3,6 V se basa en esas tres limitaciones.
Kaiye ha fabricado actuadores para medidores de agua desde la adopción temprana de la medición inteligente, con una capacidad anual de actuador de10 millones de juegosy más de 30 años de experiencia en producción de hardware y válvulas de control. Este actuador de celda seca es parte de esa plataforma de volumen probado, diseñada para la integración OEM, consistencia de lotes y tiempos de entrega predecibles.
A continuación encontrará los parámetros de trabajo reales, la lógica del cableado, los límites de adquisición y las preguntas técnicas que le hará su equipo de ingeniería antes de aprobar una muestra.
La mayoría de las fallas de las válvulas medidoras que funcionan con baterías no provienen del motor. Provienen de un par insuficiente en válvulas antiguas, de un consumo de corriente que agota el paquete de baterías más rápido de lo esperado o de un cableado que no coincide con el tablero del medidor. Este actuador aborda esos tres puntos de falla directamente.
Con una clasificación de ≥1,8 N·m mediante una reducción de engranajes metálicos de 1500:1, el actuador está dimensionado para válvulas de medidores de agua de pequeño diámetro. Los engranajes metálicos están mecanizados, no sinterizados, lo que preserva la salida de torsión durante ciclos largos y reduce el riesgo de que los dientes se desgasten en condiciones de calado.
La corriente de funcionamiento es ≤25 mA a 3,6 V nominal, con una corriente de rotor bloqueado de 550 mA. La baja corriente de funcionamiento es lo que permite que el actuador funcione desde un paquete de celdas secas estándar sin un consumo excesivo de batería, mientras que la figura del rotor bloqueado le indica al circuito del controlador qué esperar durante el asiento de la válvula.
Rojo negativo, negro positivo, azul abierto, blanco COM, amarillo cerrado. El esquema de cableado separa la energía de las señales de control de apertura/cierre, por lo que el actuador puede ser controlado por la lógica de control existente del tablero del medidor sin agregar un tablero de relés separado.
El actuador está diseñado para escenarios de instalación residencial, subterránea y no electrificada donde no resulta práctico utilizar una red eléctrica de 220 V o cables de alimentación dedicados. Admite control estable de válvulas y retroalimentación de señal sin infraestructura eléctrica del sitio.
La siguiente tabla refleja la configuración estándar del actuador de celda seca. Cuando su plataforma de medidor opera con un voltaje, curva de torsión o convención de cableado diferente, estos parámetros se pueden personalizar durante la revisión del OEM.
| Parámetro | Valor estándar | Nota de Adquisición |
|---|---|---|
| Tensión nominal | 3,6 V CC | Confirmar la compatibilidad con el paquete de celdas secas del medidor |
| Rango de voltaje operable | 2,5–5 VCC | Un voltaje más alto dentro del rango ofrece un mayor torque pero acorta la vida útil |
| Corriente de funcionamiento | ≤25mA | Presupuesto para la corriente máxima durante el recorrido de la válvula, no solo en espera |
| Corriente de rotor bloqueado | 550 mA | Útil para dimensionar controladores y circuitos de protección. |
| Par de salida | ≥1,8 N·m | Medido a tensión nominal; confirmar con el par de asiento de la válvula |
| Relación de reducción | 1500:1 | Combinado con la plataforma de válvulas de medidor de agua de pequeño diámetro |
| Tiempo de respuesta de la válvula | ≤8 segundos | Abierto para cerrar o cerrado para abrir a tensión nominal |
| Alambrado | Rojo negativo, negro positivo, azul abierto, blanco COM, amarillo cerrado | La longitud del cable, el conector y el color del cable se pueden personalizar |
Si su tablero de medidor suministra una polaridad de señal de control diferente o usa un conector diferente, el equipo de ingeniería de Kaiye puede revisar el cableado y proponer una configuración coincidente en lugar de forzar un arnés estándar en una plataforma de medidor incompatible.
Para los compradores de OEM, el actuador es tan bueno como su ajuste con la carcasa del medidor, el vástago de la válvula y el tablero de control. Este actuador de celda seca utiliza un contorno compacto diseñado para gabinetes de medidores inteligentes con espacio limitado, con un esquema de cableado que separa la energía de las señales de control de apertura/cierre.
Cableado de alimentación.El rojo es negativo, el negro es positivo. El circuito de accionamiento debe dimensionarse para la corriente de rotor bloqueado de 550 mA, incluso si la corriente de funcionamiento normal es ≤25 mA, porque el asiento de la válvula puede exigir brevemente una corriente más alta. Se recomienda protección contra polaridad inversa en el tablero del medidor si el actuador es reemplazable en campo.
Cableado de mando.El azul está abierto, el blanco es COM, el amarillo está cerca. Este circuito debe tratarse como una entrada de control, no como una línea de alimentación, y debe permanecer independiente del módulo de comunicación para que una falla de comunicación no deshabilite el control de la válvula.
Interfaz de montaje.El actuador está diseñado alrededor del vástago de la válvula y el patrón de montaje utilizado en los cuerpos de válvulas de medidores inteligentes de diámetro pequeño. Antes de la publicación del volumen, los compradores deben confirmar la escuadra del vástago, el espacio entre los orificios de montaje y la orientación del actuador dentro de la carcasa del medidor. Kaiye puede suministrar una muestra para comprobar el ajuste mecánico antes de realizar el pedido de producción.
Si también obtiene la carcasa del medidor o el conjunto completo de la válvula, el actuador se puede revisar junto con elcarcasa del medidor de aguay el cuerpo de la válvula para reducir el desajuste de la interfaz en el montaje.
El actuador está posicionado para el control de válvulas de pequeño diámetro donde el funcionamiento con batería y el bajo consumo de corriente son más importantes que el accionamiento de alta velocidad. Las aplicaciones de volumen típicas incluyen:
Apertura/cierre remoto para control de facturación, gestión de atrasos y respuesta a fugas en edificios de apartamentos y cuentas residenciales administradas por servicios públicos.
Instalaciones de medidores subterráneos y exteriores donde la red eléctrica de 220 V o cables de alimentación dedicados no son prácticos y el actuador funciona desde el paquete de celdas secas del medidor.
Instalación por lotes en renovaciones de comunidades antiguas, gestión de agua en campus y submedición de parques industriales donde los actuadores se adquieren en cantidades de cuatro o cinco dígitos.
Suministro de actuadores a fabricantes de medidores de agua y talleres de automatización de válvulas que integran el actuador en su propio medidor o válvula antes de enviarlo a la empresa de servicios públicos.
Debido a que el actuador es parte de la plataforma más amplia de componentes de medidores de agua de Kaiye, los compradores que adquieran múltiples componentes pueden consolidar la calificación y la logística. Si su proyecto también requiere comunicación inalámbrica a nivel de medidor, el actuador está diseñado para funcionar junto con el de Kaiye.medidor de agua inalámbricoplataforma.
Para los compradores B2B, "fabricante" debería significar control de procesos, no sólo una empresa comercial con un catálogo. Kaiye opera un sistema de calidad ISO 9001, realiza producción automatizada para conjuntos de actuadores y ha estado produciendo actuadores para medidores de agua durante más de dos décadas. Este actuador de celda seca se beneficia de esa base de producción de tres maneras concretas:
Consistencia del lote.Los engranajes metálicos se mecanizan en dimensiones controladas. El ensamblaje automatizado reduce la variación de una unidad a otra en el engranaje de engranajes, la salida de torsión y el tiempo de respuesta, algo fundamental cuando se instalan miles de actuadores en un proyecto de servicios públicos.
Inspección entrante y prueba final.La producción estándar incluye comprobaciones funcionales del consumo de corriente, el tiempo de respuesta y el recorrido de la válvula. Los compradores pueden solicitar el protocolo de inspección y el plan de muestreo antes de realizar un pedido por volumen.
Trazabilidad.El código del modelo, el lote de producción y los registros de prueba se conservan para que, si aparece un problema de campo, se pueda aislar a la población afectada en lugar de tratar a todos los actuadores del proyecto como sospechosos. Para obtener más información sobre la base de producción y el sistema de calidad de Kaiye, consulte elperfil de la empresa y descripción general de la fabricación.
El actuador de celda seca está disponible como unidad estándar, pero estándar no significa fijo. Para los compradores de proyectos y OEM, los siguientes elementos suelen personalizarse después de una revisión técnica:
Cable y conector.La longitud del cable, el calibre del cable, el código de color y el tipo de conector se pueden especificar para que coincidan con la carcasa del medidor y el accesorio de ensamblaje.
Lógica de control.La polaridad de la señal de apertura/cierre y la configuración COM se pueden alinear con su tablero medidor.
Par y relación de transmisión.Para válvulas con mayor torque de asiento o diferente geometría de vástago, una relación de transmisión o nivel de motor alternativo puede ser más apropiado que la configuración estándar de 1500:1.

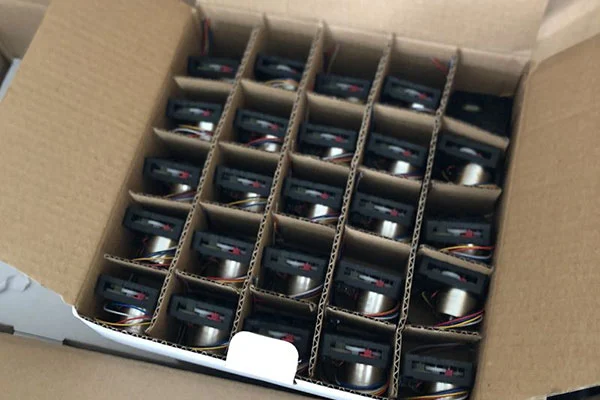

Marca y embalaje.El marcado de etiqueta privada, el embalaje neutro y el etiquetado específico del proyecto están disponibles para pedidos por volumen.
La cantidad mínima de pedido típica para la configuración estándar comienza en 500 piezas; El cable, conector o marca personalizados pueden requerir un MOQ más alto y un paso de aprobación de muestra. El plazo de entrega para las unidades estándar es generalmente de 15 a 25 días hábiles después de la confirmación de la orden de compra y la muestra. La cantidad mínima de pedido final y el tiempo de entrega se confirman en la cotización.
¿Cuál es la cantidad mínima de pedido?
La configuración estándar comienza en 500 piezas. El cable, conector o marca personalizados pueden requerir un MOQ más alto y un paso de aprobación de muestra.
¿Se puede personalizar el actuador para diferentes longitudes de cables o conectores?
Sí. La longitud del cable, el calibre del cable, el código de color y el tipo de conector se pueden especificar para que coincidan con la carcasa del medidor y el accesorio de ensamblaje.
¿Cuál es el plazo de entrega?
Las unidades estándar generalmente se entregan entre 15 y 25 días hábiles después de la confirmación de la orden de compra y de la muestra, según la cantidad del pedido y la disponibilidad de los componentes.
¿El actuador es compatible con medidores inteligentes que funcionan con baterías de celda seca de 3,6 V?
Sí. El actuador está diseñado para sistemas de batería seca de 3,6 V CC, con un rango de voltaje operativo de 2,5 a 5 V. Confirme la lógica de control del tablero del medidor y la carga de la válvula durante la revisión técnica.
