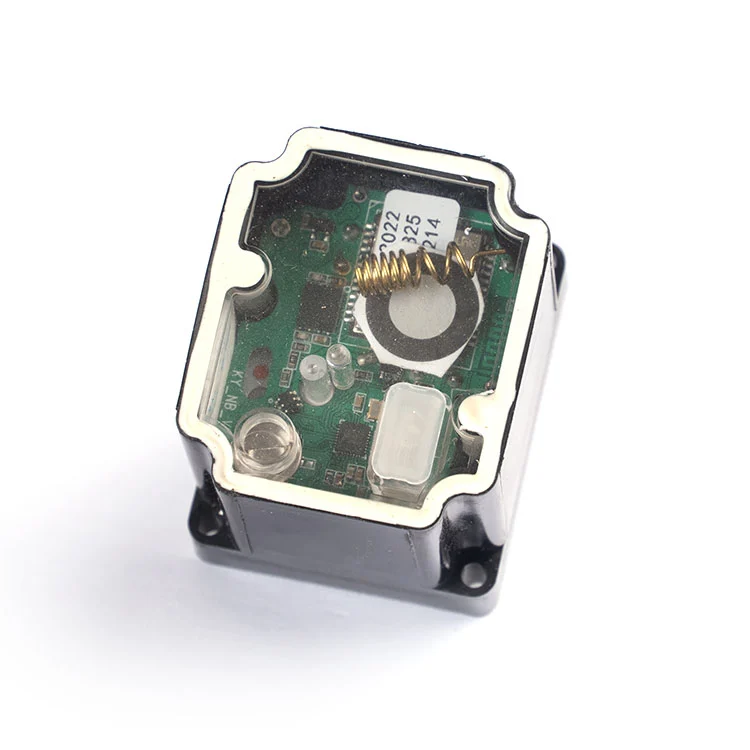

Actuador modular de medidor de agua de 3,6 V para medidores de agua inteligentes DN15–DN25.
3,6 V CC · 2,5–5 V operables · reducción dual: 2400:1 para DN15–DN20, 3700:1 para DN25 · ≥1,8–2,7 N·m de par · ≤25 mA de corriente de funcionamiento · 450 mA de corriente de rotor bloqueado · ≤10–16 s de apertura/cierre · IP67.
Conector 4P tipo PH de 6 hilos (4 de señal + 2 de alimentación). Diseñado para plataformas de medidores inteligentes modulares alimentadas por baterías.
Suministro OEM/ODM · Actuador modular de relación dual
Actuador modular de medidor de agua al por mayor para plataformas de medidores inteligentes DN15-DN25
Si está buscando actuadores modulares para una plataforma de medidor de agua inteligente, las preguntas de aprobación son predecibles: ¿la relación de reducción coincide con el tamaño de la válvula? Este actuador modular de 3,6 V se construye en torno a esas tres limitaciones.
Kaiye ha fabricado actuadores para medidores de agua desde la adopción temprana de la medición inteligente, con una capacidad anual de actuador de10 millones de juegosy más de 30 años de experiencia en producción de hardware y válvulas de control. Este actuador modular es parte de esa plataforma probada en volumen, diseñada para la integración OEM, consistencia de lotes y tiempos de entrega predecibles.
A continuación encontrará la selección de relación dual, los parámetros de trabajo, la lógica del cableado y del conector, los límites de adquisición y las preguntas técnicas que su equipo de ingeniería le hará antes de aprobar una muestra.
2400:1 · DN15–DN20
Plataforma residencial estándar
Relación de reducción
2400:1
Par de salida
≥1,8 N·m
Hora de apertura/cierre
≤10 s
Tensión nominal
3,6 V CC
Corriente de funcionamiento
≤25mA
3700:1·DN25
Diámetro mayor/par de asiento más alto
Relación de reducción
3700:1
Par de salida
≥2,7 N·m
Hora de apertura/cierre
≤16 segundos
Tensión nominal
3,6 V CC
Corriente de funcionamiento
≤25mA
Lo que realmente resuelve el actuador modular para los compradores
La mayoría de los problemas de integración de actuadores modulares no provienen del motor. Provienen de elegir una relación de reducción incorrecta para el tamaño de la válvula, de un consumo de corriente que agota la batería más rápido de lo esperado o de definiciones de conectores y cables que no coinciden con la placa del medidor. Este actuador aborda esos tres puntos de falla directamente.
Relación dual adaptada al tamaño de la válvula.2400:1 para DN15–DN20 y 3700:1 para DN25. La versión 3700:1 ofrece ≥2,7 N·m para manejar el mayor par de asiento de las válvulas DN25, mientras que la versión 2400:1 mantiene el tiempo de respuesta en ≤10 s para diámetros más pequeños.
Bajo consumo de corriente para medidores que funcionan con baterías.La corriente de funcionamiento es ≤25 mA a 3,6 V nominal, con una corriente de rotor bloqueado de 450 mA. La baja corriente de funcionamiento permite que el actuador funcione con un paquete de baterías sin un consumo excesivo, mientras que la figura del rotor bloqueado le indica al circuito del controlador qué esperar durante el asiento de la válvula.
Conector tipo PH 4P, 6 hilos.4 líneas de señal más 2 cables de alimentación. El conector está diseñado para plataformas de medidores modulares donde el actuador se conecta a la placa en lugar de estar cableado.
IP67 para fosos de contadores húmedos y exteriores.La carcasa tiene una clasificación IP67 para inmersión temporal y entrada de polvo, adecuada para cajas de medidores exteriores, fosas subterráneas y gabinetes de servicios húmedos.
Especificaciones técnicas que los compradores deben verificar antes de realizar el pedido
La siguiente tabla refleja la configuración del actuador modular estándar. Cuando su plataforma de medidor opera con un voltaje, curva de torsión o convención de conector diferente, estos parámetros se pueden personalizar durante la revisión del OEM.
Parámetro
Valor estándar
Nota de Adquisición
Tensión nominal
3,6 V CC
Confirmar la compatibilidad con la batería del medidor
Rango de voltaje operable
2,5–5 VCC
Un voltaje más alto dentro del rango ofrece un mayor torque pero acorta la vida útil
Corriente de funcionamiento
≤25mA
Presupuesto para la corriente máxima durante el recorrido de la válvula, no solo en espera
Corriente de rotor bloqueado
450 mA
Útil para dimensionar controladores y circuitos de protección.
Relación de reducción
2400:1 (DN15–DN20) 3700:1 (DN25)
Haga coincidir la relación de reducción con el tamaño de la válvula; no utilice 2400:1 en DN25
Par de salida
≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1)
Confirmar con el torque de asiento de la válvula y el tamaño de la tubería.
Hora de apertura/cierre
≤10 s (2400:1) ≤16 s (3700:1)
Abierto para cerrar o cerrado para abrir a tensión nominal
Clasificación impermeable
IP67
Adecuado para recintos de medidores húmedos, propensos a salpicaduras y exteriores.
Conector
Tipo PH, 4P con 6 cables
4 líneas de señal + 2 cables de alimentación; confirmar la definición del cable con la hoja de datos
Si su tablero de medidor usa un conector diferente o espera una definición de cable diferente, el equipo de ingeniería de Kaiye puede revisar el arnés y proponer una configuración coincidente en lugar de forzar un enchufe estándar en un tablero incompatible.
Cableado y conector: lo que preguntan primero los ingenieros
Para plataformas de medidores modulares, el actuador es tan bueno como su ajuste con la placa del medidor, el vástago de la válvula y el gabinete. Este actuador utiliza un conector 4P tipo PH con 6 cables: 4 líneas de señal más 2 cables de alimentación. El enchufe está diseñado para asentarse directamente en el tablero del medidor en lugar de estar cableado.
Cableado de alimentación.El par de energía alimenta el motor. El circuito de accionamiento debe dimensionarse para la corriente de rotor bloqueado de 450 mA, incluso si la corriente de funcionamiento normal es ≤25 mA, porque el asiento de la válvula puede exigir brevemente una corriente más alta. Se recomienda protección contra polaridad inversa en el tablero del medidor si el actuador es reemplazable en campo.
Cableado de señal.Las 4 líneas de señal llevan control de apertura/cierre y retroalimentación de posición. Este circuito debe tratarse como una entrada de control, no como una línea de alimentación, y debe permanecer independiente del módulo de comunicación para que una falla de comunicación no deshabilite el control de la válvula.
Definición de alambre.La documentación actual del producto muestra 6 cables, pero las definiciones de color deben confirmarse con la hoja de datos real antes de la producción. Los compradores deben solicitar el diagrama de cableado final y la distribución de pines antes de la aprobación de la muestra.
Interfaz de montaje.El actuador está diseñado alrededor del vástago de la válvula y el patrón de montaje utilizado en los cuerpos de válvulas modulares de medidores inteligentes DN15–DN25. Antes de la publicación del volumen, los compradores deben confirmar la escuadra del vástago, el espacio entre los orificios de montaje y la orientación del actuador dentro de la carcasa del medidor. Kaiye puede suministrar una muestra para comprobar el ajuste mecánico antes de realizar el pedido de producción.
Si también obtiene la carcasa del medidor o el conjunto completo de la válvula, el actuador se puede revisar junto con elcarcasa del medidor de aguay el cuerpo de la válvula para reducir el desajuste de la interfaz en el montaje.
Dónde se utiliza el actuador modular: aplicación adecuada para proyectos de volumen
El actuador está posicionado para plataformas modulares de medidores inteligentes donde el funcionamiento con batería, el bajo consumo de corriente y un conector enchufable son más importantes que el accionamiento de alta velocidad. Las aplicaciones de volumen típicas incluyen:
Contadores de agua residenciales inteligentes (DN15–DN20).Apertura/cierre remoto para control de facturación, gestión de atrasos y respuesta a fugas en edificios de apartamentos y cuentas residenciales administradas por servicios públicos. Utilice la versión 2400:1.
Contadores residenciales y comerciales ligeros de mayor diámetro (DN25).Donde el torque de asiento de la válvula es mayor y se requiere la versión 3700:1 para mantener un cierre confiable.
Fosos de contadores no electrificados.Instalaciones de medidores subterráneos y exteriores donde la red eléctrica de 220 V o cables de alimentación dedicados no son prácticos y el actuador funciona con el paquete de baterías del medidor.
Plataformas de medidores OEM.Suministro de actuadores a fabricantes de medidores de agua que integran el actuador modular en su propio producto de medidor antes de enviarlo a la empresa de servicios públicos.
Debido a que el actuador es parte de la plataforma más amplia de componentes de medidores de agua de Kaiye, los compradores que adquieran múltiples componentes pueden consolidar la calificación y la logística. Si su proyecto también requiere comunicación inalámbrica a nivel de medidor, el actuador está diseñado para funcionar junto con el de Kaiye.medidor de agua inalámbricoplataforma. También puedes revisar el completogama de actuadores del medidor de aguapara modelos relacionados.
Calidad, consistencia y lo que realmente significa aquí “fabricante”
Para los compradores B2B, "fabricante" debería significar control de procesos, no sólo una empresa comercial con un catálogo. Kaiye opera un sistema de calidad ISO 9001, realiza producción automatizada para conjuntos de actuadores y ha estado produciendo actuadores para medidores de agua durante más de dos décadas. Este actuador modular se beneficia de esa base de producción de tres maneras concretas:
Consistencia del lote.Los engranajes se mecanizan en dimensiones controladas. El ensamblaje automatizado reduce la variación de una unidad a otra en el engranaje de engranajes, la salida de torsión y el tiempo de respuesta, algo fundamental cuando se instalan miles de actuadores en un proyecto de servicios públicos.
Inspección entrante y prueba final.La producción estándar incluye comprobaciones funcionales del consumo de corriente, el tiempo de respuesta y el recorrido de la válvula. Los compradores pueden solicitar el protocolo de inspección y el plan de muestreo antes de realizar un pedido por volumen.
Trazabilidad.El código del modelo, el lote de producción y los registros de prueba se conservan para que, si aparece un problema de campo, se pueda aislar a la población afectada en lugar de tratar a todos los actuadores del proyecto como sospechosos. Para obtener más información sobre la base de producción y el sistema de calidad de Kaiye, consulte elperfil de la empresa y descripción general de la fabricación.
Términos de adquisición y personalización de OEM
El actuador modular está disponible como unidad estándar, pero estándar no significa fijo. Para los compradores de proyectos y OEM, los siguientes elementos suelen personalizarse después de una revisión técnica:
Cable y conector.La longitud del cable, el calibre del cable, el código de color y el tipo de conector se pueden especificar para que coincidan con la carcasa del medidor y el accesorio de ensamblaje.
Definición de cables y lógica de control.El mapeo de señales de apertura/cierre y la polaridad de alimentación se pueden alinear con el tablero del medidor.
Relación de reducción.Si el tamaño de su válvula está fuera de DN15–DN25, o el torque de asiento es inusual, una relación de transmisión o un nivel de motor alternativo puede ser más apropiado que la configuración estándar 2400:1 o 3700:1.
Marca y embalaje.El marcado de etiqueta privada, el embalaje neutro y el etiquetado específico del proyecto están disponibles para pedidos por volumen.
La cantidad mínima de pedido y el plazo de entrega típicos se confirman en la cotización. La entrega estándar generalmente es de 15 a 30 días después de la confirmación de la orden de compra y de la muestra, según la cantidad del pedido y la disponibilidad de los componentes.
Preguntas frecuentes sobre adquisiciones
¿Para qué especificaciones de medidores de agua inteligentes es adecuado el actuador modular? El actuador está diseñado para contadores de agua inteligentes DN15–DN25. Utilice una reducción de 2400:1 para medidores DN15 y DN20, y una reducción de 3700:1 para medidores DN25, coincidiendo con los requisitos de control de válvula de cada calibre.
¿Cuál es la ventaja de la baja corriente de funcionamiento (≤25 mA)? La baja corriente operativa reduce el consumo de energía de los medidores que funcionan con baterías, extiende los ciclos de reemplazo de las baterías y reduce el calor y el ruido durante el funcionamiento.
¿Cuál es la configuración del conector y el cableado? El actuador utiliza un conector 4P tipo PH con 6 cables: 4 líneas de señal más 2 cables de alimentación. Confirme la definición exacta del color del cable con la hoja de datos real del producto antes de realizar el pedido.
¿Se puede personalizar el cable, el conector o la marca? Sí. La longitud del cable, el calibre del cable, el código de color, el tipo de conector y el marcado de etiqueta privada se pueden especificar para pedidos por volumen.
¿Cuál es el tiempo de entrega para pedidos regulares? El tiempo de entrega suele ser de 15 a 30 días y puede ser más corto o más largo según el período del modelo y la cantidad del pedido.
Si tiene consultas sobre actuadores de medidores de agua, actuadores de válvulas de purificación o lista de precios, déjenos su correo electrónico y nos comunicaremos con usted dentro de las 24 horas.
