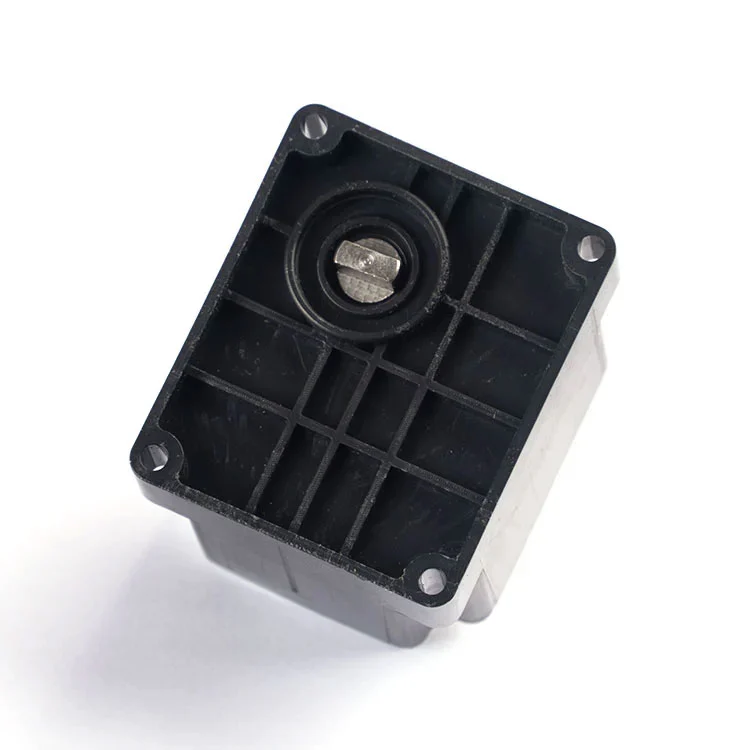

Actuador sin cable de medidor de agua de 3,6 V para medidores de agua inteligentes DN15–DN25.
Conexión plug-and-play de 5 pines y 2,0 mm sin cables, sin soldadura de cables. 3,6 V CC · 2,5–5 V operables · reducción dual: 2400:1 para DN15–DN20, 3700:1 para DN25 · ≥1,8–2,7 N·m de par · ≤25 mA de corriente de funcionamiento · 450 mA de corriente de rotor bloqueado · ≤10–16 s de apertura/cierre · IP67.
Diseñado para ensamblaje de medidores automatizados y plataformas de medidores inteligentes alimentadas por baterías. Las funciones y secuencias de los pines se pueden personalizar.
Definición de pines, conectores y personalización de marca OEM. MOQ y plazo de entrega confirmados en la cotización.Envíe las especificaciones de su plataforma de medición para obtener una cotización igualada.
Si está buscando actuadores para una línea de producción de medidores de agua inteligentes, las preguntas sobre aprobación son predecibles: ¿la conexión requiere soldadura de cable, se mantendrá el torque en una válvula antigua y la definición del pasador coincidirá con su tablero de medidor sin necesidad de volver a trabajar? Este actuador sin cables se basa en esas tres limitaciones.
Kaiye ha fabricado actuadores para medidores de agua desde la adopción temprana de la medición inteligente, con una capacidad anual de actuador de10 millones de juegosy más de 30 años de experiencia en producción de hardware y válvulas de control. Este actuador sin cables es parte de esa plataforma probada en volumen, diseñada para la integración OEM, consistencia de lotes y tiempos de entrega predecibles.
A continuación encontrará la comparación de conexiones, los parámetros de trabajo, la definición de pines, los límites de adquisición y las preguntas técnicas que su equipo de ingeniería le hará antes de aprobar una muestra.

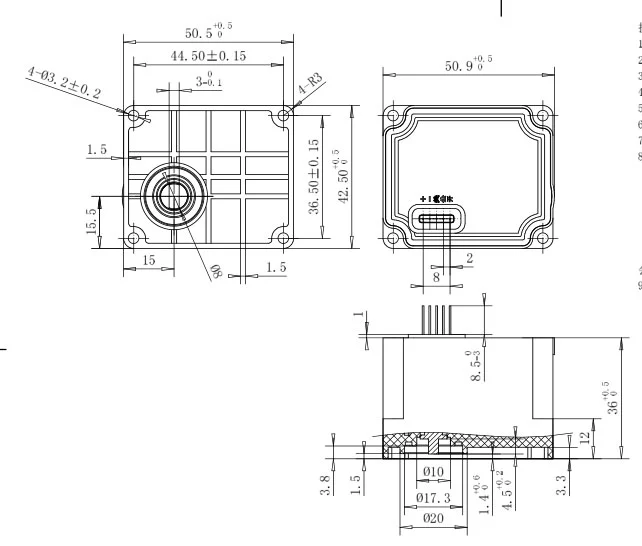

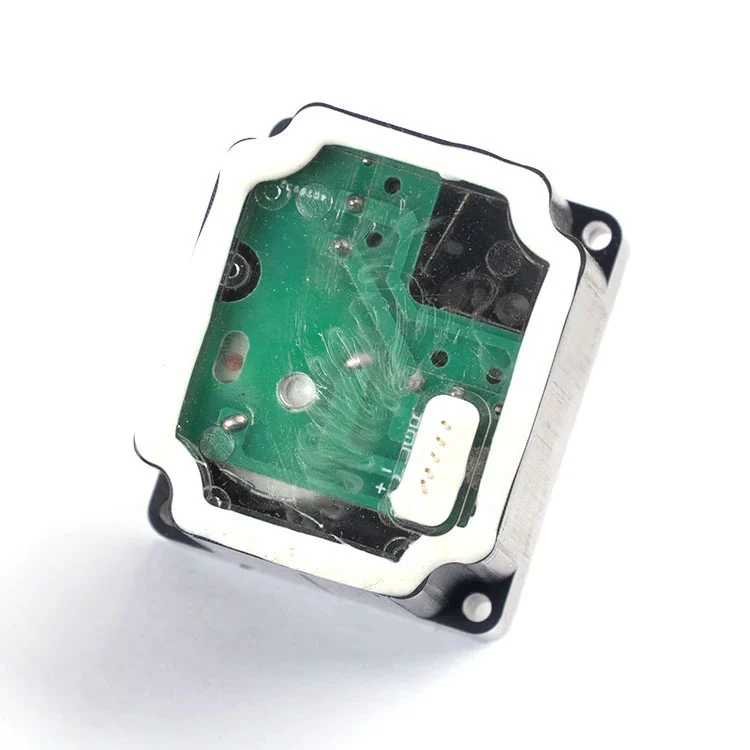

Alinee el enchufe de 5 clavijas de 2,0 mm con el enchufe del tablero del medidor y asiente el actuador en el vástago de la válvula.
Verifique que el enchufe esté completamente asentado y que el contacto del pasador sea estable. No se requiere soldadura de cables.
Encienda y verifique la respuesta de apertura/cierre, el consumo de corriente y el recorrido de la válvula antes de liberar el lote.
La siguiente tabla refleja la configuración estándar del actuador sin cables. Cuando su plataforma de medidor opera con un voltaje, curva de torsión o definición de pin diferente, estos parámetros se pueden personalizar durante la revisión del OEM.
| Parámetro | Valor estándar | Nota de Adquisición |
|---|---|---|
| Tensión nominal | 3,6 V CC | Confirmar la compatibilidad con la batería del medidor |
| Rango de voltaje operable | 2,5–5 VCC | Un voltaje más alto dentro del rango ofrece un mayor torque pero acorta la vida útil |
| Corriente de funcionamiento | ≤25mA | Presupuesto para la corriente máxima durante el recorrido de la válvula, no solo en espera |
| Corriente de rotor bloqueado | Aprox. 450 mA (motor serie 300) | Útil para dimensionar controladores y circuitos de protección. |
| Relación de reducción | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Haga coincidir la relación de reducción con el tamaño de la válvula; no utilice 2400:1 en DN25 |
| Par de salida | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Confirmar con el torque de asiento de la válvula y el tamaño de la tubería. |
| Hora de apertura/cierre | ≤10 s (2400:1) ≤16 s (3700:1) |
Abierto para cerrar o cerrado para abrir a tensión nominal |
| Clasificación impermeable | IP67 | Hermético al polvo y protegido contra inmersión temporal |
| Conexión | Plug and play de 5 pines de 2,0 mm, sin soldadura de cable | Las funciones y secuencias de los pines se pueden personalizar |
Si su tablero de medidor usa una definición de pin diferente o espera un conector diferente, el equipo de ingeniería de Kaiye puede revisar la interfaz y proponer una configuración coincidente en lugar de forzar un enchufe estándar en un tablero incompatible.
El actuador utiliza una interfaz estándar de 5 pines de 2,0 mm. Las funciones y secuencias de los pines se pueden personalizar según los requisitos de su proyecto.
| Número de clavija (2,0 mm) | Definición de función de pin |
|---|---|
| I | Señal de control de apertura de válvula |
| II | Terminal común (COM) |
| III | Señal de control de cierre de válvula |
| IV | Alimentación CC positiva (+) |
| V | Alimentación CC negativa (-) |
Pines de alimentación.Los pines IV y V alimentan el motor. El circuito de accionamiento debe dimensionarse para la corriente de rotor bloqueado de 450 mA, incluso si la corriente de funcionamiento normal es ≤25 mA, porque el asiento de la válvula puede exigir brevemente una corriente más alta. Se recomienda protección contra polaridad inversa en el tablero del medidor si el actuador es reemplazable en campo.
Pasadores de control.Los pines I, II y III llevan control de apertura/cierre y COM. Este circuito debe tratarse como una entrada de control, no como una línea de alimentación, y debe permanecer independiente del módulo de comunicación para que una falla de comunicación no deshabilite el control de la válvula.
Antes de publicar el volumen, los compradores deben confirmar la secuencia de pines, la orientación del enchufe y la posición del actuador dentro de la carcasa del medidor. Kaiye puede suministrar una muestra para comprobar el ajuste mecánico y eléctrico antes de realizar el pedido de producción.
El actuador está posicionado para plataformas de medidores inteligentes donde el ensamblaje plug-and-play, el bajo consumo de corriente y una conexión de clavija estable son más importantes que el accionamiento de alta velocidad. Las aplicaciones de volumen típicas incluyen:
Debido a que el actuador es parte de la plataforma más amplia de componentes de medidores de agua de Kaiye, los compradores que adquieran múltiples componentes pueden consolidar la calificación y la logística. Si su proyecto también requiere comunicación inalámbrica a nivel de medidor, el actuador está diseñado para funcionar junto con el de Kaiye.medidor de agua inalámbricoplataforma. También puedes revisar el completogama de actuadores del medidor de aguapara modelos relacionados.
Para los compradores B2B, "fabricante" debería significar control de procesos, no sólo una empresa comercial con un catálogo. Kaiye opera un sistema de calidad ISO 9001, realiza producción automatizada para conjuntos de actuadores y ha estado produciendo actuadores para medidores de agua durante más de dos décadas. Este actuador sin cables se beneficia de esa base de producción de tres maneras concretas:
Consistencia del lote.La conexión de pasador sin cables elimina la soldadura manual del cable, que es una de las mayores fuentes de variación de una unidad a otra en el ensamblaje del actuador. El ensamblaje automatizado y las dimensiones controladas de los pasadores reducen la variación en la resistencia de contacto y el tiempo de respuesta.
Inspección entrante y prueba final.La producción estándar incluye comprobaciones funcionales del consumo de corriente, el tiempo de respuesta y el recorrido de la válvula. Los compradores pueden solicitar el protocolo de inspección y el plan de muestreo antes de realizar un pedido por volumen.
Trazabilidad.El código del modelo, el lote de producción y los registros de prueba se conservan para que, si aparece un problema de campo, se pueda aislar a la población afectada en lugar de tratar a todos los actuadores del proyecto como sospechosos. Para obtener más información sobre la base de producción y el sistema de calidad de Kaiye, consulte elperfil de la empresa y descripción general de la fabricación.
El actuador sin cables está disponible como unidad estándar, pero estándar no significa fijo. Para los compradores de proyectos y OEM, los siguientes elementos suelen personalizarse después de una revisión técnica:
Definición y secuencia de pines.Las funciones y el orden de los pines se pueden alinear con el tablero de su medidor.
Conector y carcasa.El tipo de enchufe, la orientación y la carcasa del actuador se pueden especificar para que coincidan con la carcasa del medidor y el accesorio de ensamblaje.
Relación de reducción.Si el tamaño de su válvula está fuera de DN15–DN25, o el torque de asiento es inusual, una relación de transmisión o un nivel de motor alternativo puede ser más apropiado que la configuración estándar 2400:1 o 3700:1.
Marca y embalaje.El marcado de etiqueta privada, el embalaje neutro y el etiquetado específico del proyecto están disponibles para pedidos por volumen.
La cantidad mínima de pedido y el plazo de entrega típicos se confirman en la cotización. La entrega estándar generalmente es de 15 a 30 días después de la confirmación de la orden de compra y de la muestra, según la cantidad del pedido y la disponibilidad de los componentes.
¿Qué significa "sin cable" en este actuador?
Se refiere a una conexión de clavija sin cables: el actuador se conecta directamente a la base del medidor y al módulo electrónico a través de una interfaz de 5 clavijas de 2,0 mm, sin necesidad de soldar el cable. Esto simplifica el montaje y respalda las líneas de producción automatizadas.
¿Para qué calibres de contadores de agua es adecuado el actuador sin cables?
Está diseñado para contadores de agua inteligentes de DN15 a DN25. Utilice una reducción de 2400:1 para medidores DN15 y DN20, y una reducción de 3700:1 para medidores DN25.
¿Cuál es la definición de pin?
La definición estándar de 2,0 mm y 5 pines es: I señal de control de apertura de válvula, II terminal común (COM), III señal de control de cierre de válvula, IV alimentación CC positiva (+), V CC alimentación negativa (-). Las funciones y secuencias de los pines se pueden personalizar.
¿Se puede personalizar la definición del pin, el cable o la marca?
Sí. Las funciones de los pines, la secuencia de los pines, el tipo de conector y el marcado de etiqueta privada se pueden especificar para pedidos por volumen después de una revisión técnica.
¿Cuál es el tiempo de entrega para pedidos regulares?
El tiempo de entrega suele ser de 15 a 30 días y puede ser más corto o más largo según el período del modelo y la cantidad del pedido.
