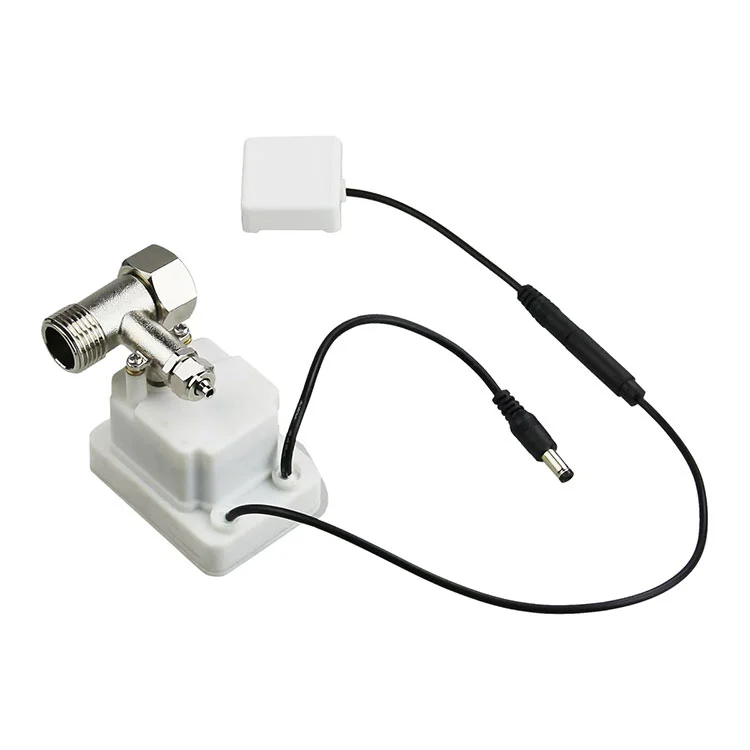

KY-KT-27: actuador de válvula de purificación de medidor de agua de 24 V para medidores de agua inteligentes y sistemas de purificación.
Par de salida ≥1,8 N·m · Reducción de engranajes metálicos mecanizados 2400:1 · Carcasa IP66 · Respuesta de válvula ≤10 s · Corriente de funcionamiento ≤80 mA · Corriente de rotor bloqueado 450 mA.
Admite control remoto eléctrico y operación manual de emergencia. El cable de alarma de fuga activa el cierre automático de la válvula y un indicador rojo en contacto con el agua. Diseñado para plataformas de válvulas DN15–DN20.
Personalización OEM: voltaje, longitud del cable y conector, lógica de control, nivel de torsión, marca y empaque. MOQ estándar de 500 unidades; Plazo de entrega de 15 a 25 días hábiles después de la aprobación de la muestra.Envíe las especificaciones de su válvula para obtener una cotización igualada.
Si está buscando actuadores de válvulas para medidores de agua inteligentes, sistemas de purificación o control de tuberías de pequeño diámetro en volumen, el KY-KT-27 está diseñado para un propósito: cerrar y abrir válvulas de manera confiable bajo comando, ciclo tras ciclo, sin agregar una carga de mantenimiento a su producto o proyecto.
Kaiye ha fabricado actuadores para medidores de agua desde la adopción temprana de la medición inteligente, con una capacidad anual de actuador de10 millones de juegosy más de 30 años de experiencia en producción de hardware y válvulas de control. El KY-KT-27 es parte de esa plataforma probada en volumen, diseñada para la integración OEM, consistencia de lotes y tiempos de entrega predecibles.
Este no es un marcador de posición del catálogo. A continuación encontrará los parámetros de trabajo reales, la lógica de montaje y cableado, los límites de adquisición y las preguntas técnicas que su equipo de ingeniería le hará antes de aprobar una muestra.
La mayoría de las fallas de las válvulas de los medidores inteligentes no provienen de la electrónica. Provienen de un torque insuficiente en válvulas viejas, fallas de sellado en cajas de medidores húmedos o configuraciones de cableado que no coinciden con la plataforma del medidor. El KY-KT-27 aborda estos tres puntos de falla directamente.
Con una clasificación de ≥1,8 N·m mediante una reducción de engranajes metálicos de 2400:1, el actuador está dimensionado para válvulas de medidores de agua DN15 y DN20. Los engranajes metálicos están mecanizados, no sinterizados, lo que preserva la salida de torsión durante ciclos largos y reduce el riesgo de que los dientes se desgasten en condiciones de calado.
Las cajas de medidores están húmedas, ocasionalmente sumergidas y expuestas a la condensación. La carcasa IP66 protege el tren de transmisión y la electrónica de control, lo que permite que el actuador siga funcionando en pozos exteriores, gabinetes de servicios públicos y gabinetes de equipos de purificación.

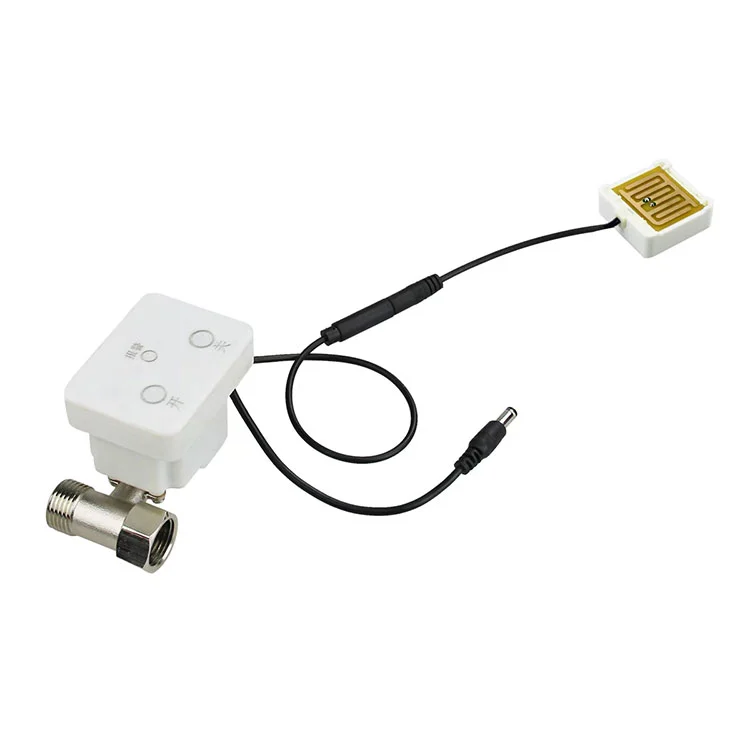

Cuando el cable de alarma de fuga de agua opcional detecta contacto con agua, el actuador cierra automáticamente la válvula y activa un indicador rojo. Se trata de una respuesta de seguridad cableada que funciona independientemente de la electrónica del medidor aguas arriba, lo que reduce la dependencia de la intervención del firmware.
Los equipos de instalación necesitan operar la válvula antes de aplicar energía, y los equipos de mantenimiento necesitan una manera de abrir o cerrar la válvula durante el servicio. El KY-KT-27 admite operación de emergencia manual junto con control remoto eléctrico, por lo que la válvula nunca queda bloqueada.
La siguiente tabla refleja la configuración estándar KY-KT-27. Cuando su plataforma de medidor opera con un voltaje, curva de torsión o convención de cableado diferente, estos parámetros se pueden personalizar durante la revisión del OEM.
| Parámetro | Valor estándar | Nota de Adquisición |
|---|---|---|
| Modelo | KY-KT-27 | Confirme el código del modelo en la muestra y la hoja de datos |
| Tensión nominal | 24 V CC | Rango de funcionamiento 23–25 V; confirmar la compatibilidad con el riel de alimentación del medidor |
| Corriente de funcionamiento | ≤80mA | Presupuesto para la corriente máxima durante el recorrido de la válvula, no solo en espera |
| Corriente de rotor bloqueado | 450 mA | Útil para dimensionar controladores y circuitos de protección. |
| Par de salida | ≥1,8 N·m | Medido a tensión nominal; confirmar con el par de asiento de la válvula |
| Relación de reducción | 2400:1 | Combinado con la plataforma de válvulas DN15–DN20 |
| Tiempo de respuesta de la válvula | ≤10 s | Abierto para cerrar o cerrado para abrir a tensión nominal |
| Clasificación impermeable | IP66 | Adecuado para recintos de medidores húmedos, propensos a salpicaduras y exteriores. |
| Alambrado | Cable de alimentación + cable de alarma de fuga | La longitud del cable, el tipo de conector y el color del cable se pueden personalizar |
Si su aplicación funciona con 3,6 V, 5 V o 12 V, o requiere un nivel de torque diferente, el equipo de ingeniería de Kaiye puede revisar la carga de la válvula y proponer una configuración de actuador coincidente en lugar de forzar un SKU estándar a una plataforma de válvula incompatible.
Para los compradores de OEM, el actuador es tan bueno como su ajuste con la carcasa del medidor, el vástago de la válvula y el tablero de control. El KY-KT-27 utiliza un esquema compacto e integrado destinado a gabinetes de medidores inteligentes con limitaciones de espacio, con un esquema de cableado que separa la energía del circuito de detección de fugas.
Cableado de alimentación.El actuador se alimenta a través de un cable dedicado. El circuito de accionamiento debe dimensionarse para la corriente de rotor bloqueado de 450 mA, incluso si la corriente de funcionamiento normal es ≤80 mA, porque el asiento de la válvula puede exigir brevemente una corriente más alta. Se recomienda protección contra polaridad inversa en el tablero del medidor si el actuador es reemplazable en campo.
Cableado de alarma de fuga.El cable de fuga es una entrada separada. Cuando el cable sensor detecta contacto con agua, el actuador cierra la válvula y activa el indicador de alarma rojo. Este circuito debe tratarse como una entrada de seguridad, no como una señal de medición, y debe permanecer independiente del módulo de comunicación para que una falla de comunicación no deshabilite el cierre provocado por una fuga.
Interfaz de montaje.El actuador está diseñado alrededor del vástago de la válvula y el patrón de montaje utilizado en los cuerpos de válvulas de medidores inteligentes DN15–DN20. Antes de la publicación del volumen, los compradores deben confirmar la escuadra del vástago, el espacio entre los orificios de montaje y la orientación del actuador dentro de la carcasa del medidor. Kaiye puede suministrar una muestra para comprobar el ajuste mecánico antes de realizar el pedido de producción.
Si también obtiene la carcasa del medidor o el conjunto completo de la válvula, el actuador se puede revisar junto con elcarcasa del medidor de aguay el cuerpo de la válvula para reducir el desajuste de la interfaz en el montaje.
El actuador está posicionado para el control de válvulas de pequeño diámetro donde el funcionamiento remoto eléctrico y el cierre a prueba de fallos son más importantes que el accionamiento de alta velocidad. Las aplicaciones de volumen típicas incluyen:
Apertura/cierre remoto para control de facturación, gestión de atrasos y respuesta a fugas en edificios de apartamentos y cuentas residenciales administradas por servicios públicos.
Apagado automático en detección de fugas, control de nivel de tanque y operación de válvula de ciclo de filtrado en equipos de purificación comerciales y de punto de uso.
Instalación por lotes en renovaciones de comunidades antiguas, gestión de agua en campus y submedición de parques industriales donde los actuadores se adquieren en cantidades de cuatro o cinco dígitos.
Suministro de actuadores a fabricantes de medidores de agua y talleres de automatización de válvulas que integran el actuador en su propio medidor o válvula antes de enviarlo a la empresa de servicios públicos.
Debido a que el actuador es parte de la plataforma más amplia de componentes de medidores de agua de Kaiye, los compradores que adquieran múltiples componentes pueden consolidar la calificación y la logística. Si su proyecto también requiere comunicación inalámbrica a nivel de medidor, el actuador está diseñado para funcionar junto con el de Kaiye.medidor de agua inalámbricoplataforma, donde el control de válvulas y la transmisión remota de datos se tratan como un solo sistema en lugar de dos partes calificadas por separado.

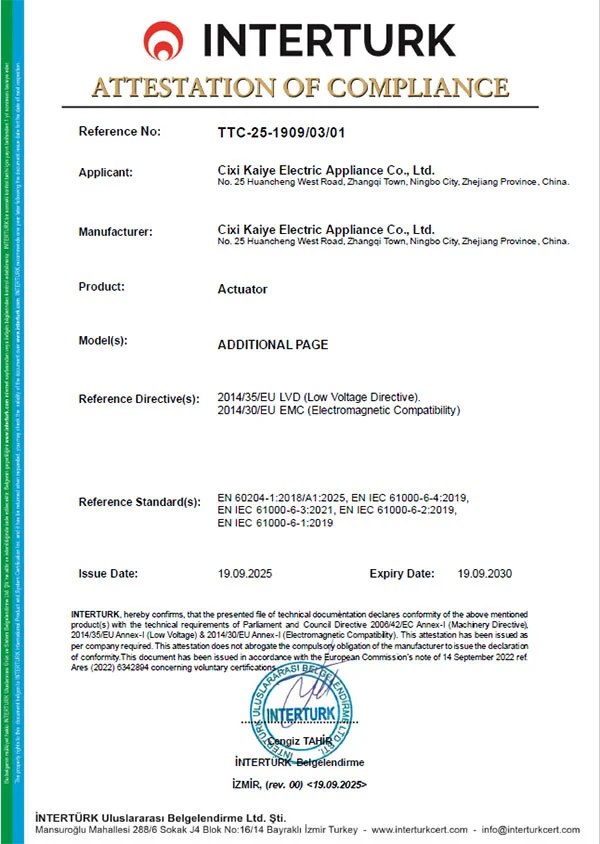

Para los compradores B2B, "fabricante" debería significar control de procesos, no sólo una empresa comercial con un catálogo. Kaiye opera un sistema de calidad ISO 9001, realiza producción automatizada para conjuntos de actuadores y ha estado produciendo actuadores para medidores de agua durante más de dos décadas. El KY-KT-27 se beneficia de esa base de producción de tres maneras concretas:
Consistencia del lote.Los engranajes metálicos se mecanizan en dimensiones controladas. El ensamblaje automatizado reduce la variación de una unidad a otra en el engranaje de engranajes, la salida de torsión y el tiempo de respuesta, algo fundamental cuando se instalan miles de actuadores en un proyecto de servicios públicos.
Inspección entrante y prueba final.La producción estándar incluye comprobaciones funcionales del consumo de corriente, el tiempo de respuesta y el recorrido de la válvula. Los compradores pueden solicitar el protocolo de inspección y el plan de muestreo antes de realizar un pedido por volumen.
Trazabilidad.El código del modelo, el lote de producción y los registros de prueba se conservan para que, si aparece un problema de campo, se pueda aislar a la población afectada en lugar de tratar a todos los actuadores del proyecto como sospechosos. Para obtener más información sobre la base de producción y el sistema de calidad de Kaiye, consulte elperfil de la empresa y descripción general de la fabricación.
El KY-KT-27 está disponible como unidad estándar, pero estándar no significa fijo. Para los compradores de proyectos y OEM, los siguientes elementos suelen personalizarse después de una revisión técnica:
Tensión y lógica de accionamiento.Si su tablero de medidor suministra 3,6 V, 5 V o 12 V en lugar de 24 V, se puede revisar y combinar el accionamiento del actuador. La polaridad de la señal de control y la lógica de apertura/cierre también se pueden alinear con su placa.
Cable y conector.La longitud del cable, el calibre del cable, el código de color y el tipo de conector se pueden especificar para que coincidan con la carcasa del medidor y el accesorio de ensamblaje.
Par y relación de transmisión.Para válvulas con mayor torque de asiento o diferente geometría de vástago, una relación de transmisión o nivel de motor alternativo puede ser más apropiado que la configuración estándar 2400:1.
Marca y embalaje.El marcado de etiqueta privada, el embalaje neutro y el etiquetado específico del proyecto están disponibles para pedidos por volumen.
La cantidad mínima de pedido típica para la configuración estándar comienza en 500 piezas; El voltaje, el cable o la marca personalizados pueden requerir un MOQ más alto y un paso de aprobación de muestra. El plazo de entrega para las unidades estándar es generalmente de 15 a 25 días hábiles después de la confirmación de la orden de compra y de la muestra, según la cantidad del pedido y la disponibilidad de los componentes. La cantidad mínima de pedido final y el tiempo de entrega se confirman en la cotización.
¿Cuál es la cantidad mínima de pedido?
La configuración estándar comienza en 500 piezas. El voltaje, el cable, el conector o la marca personalizados pueden requerir un MOQ más alto y un paso de aprobación de muestra.
¿Se puede personalizar el actuador para 3,6 V, 5 V o 12 V?
Sí. La unidad estándar es de 24 V CC, pero la unidad se puede revisar y combinar con sistemas de 3,6 V, 5 V o 12 V después de una evaluación técnica.
¿Cuál es el plazo de entrega?
Las unidades estándar generalmente se entregan entre 15 y 25 días hábiles después de la confirmación de la orden de compra y de la muestra, según la cantidad del pedido y la disponibilidad de los componentes.
¿Cierra la válvula automáticamente en caso de fuga de agua?
Sí, cuando el cable de alarma de fuga detecta contacto con agua, el actuador cierra la válvula y activa un indicador de alarma rojo.
