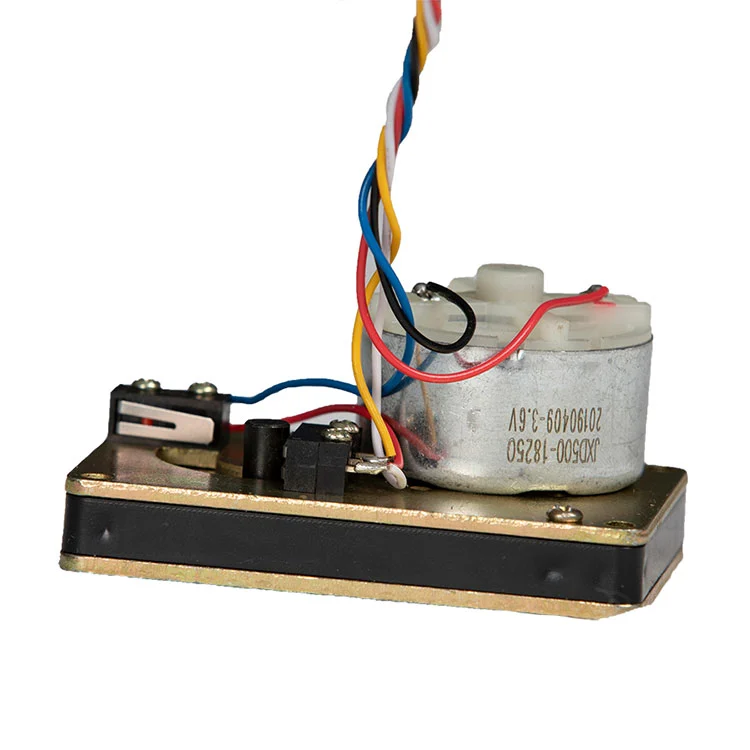

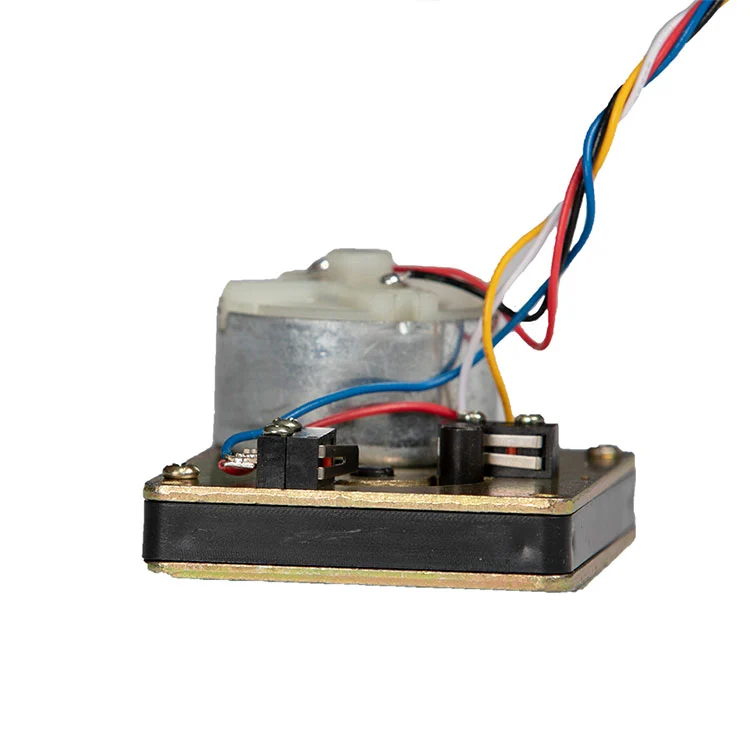

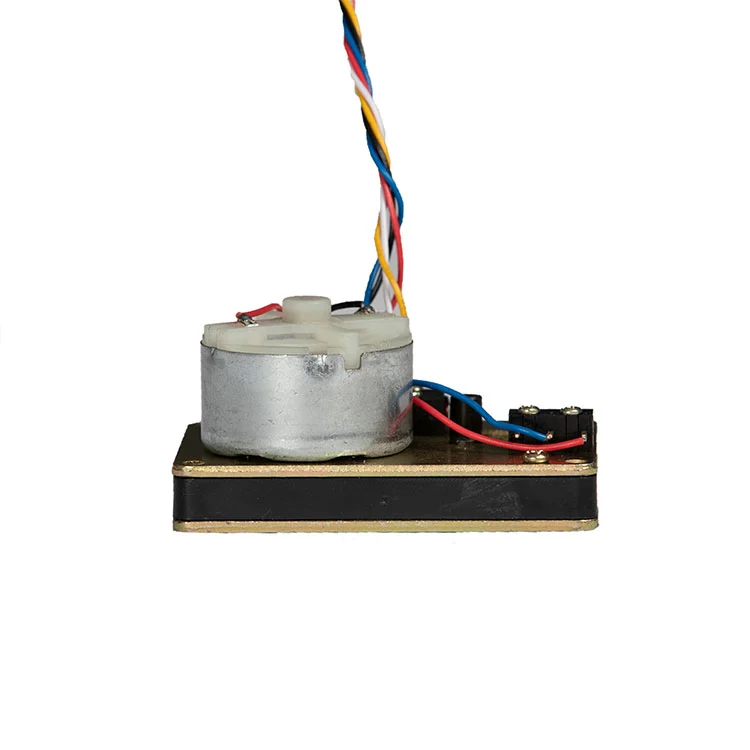

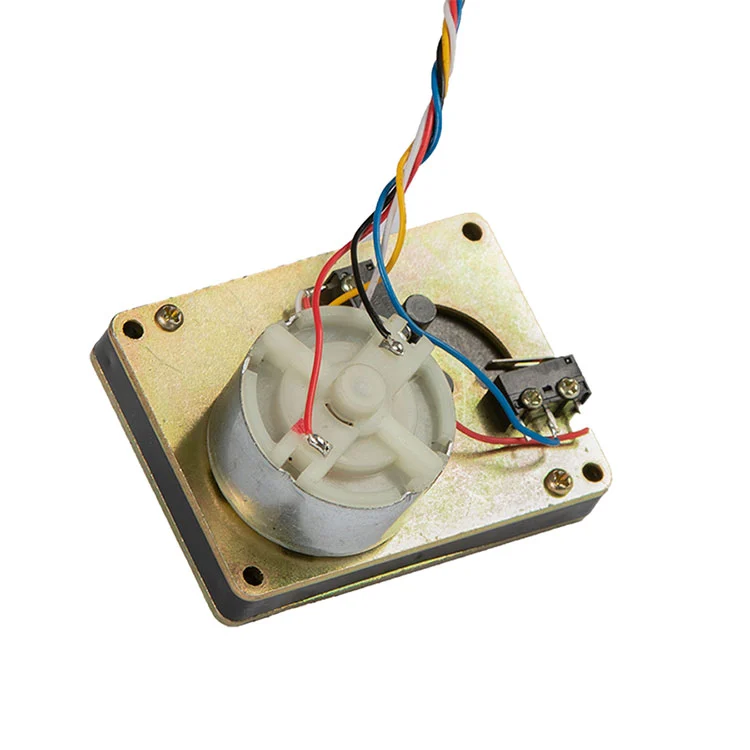

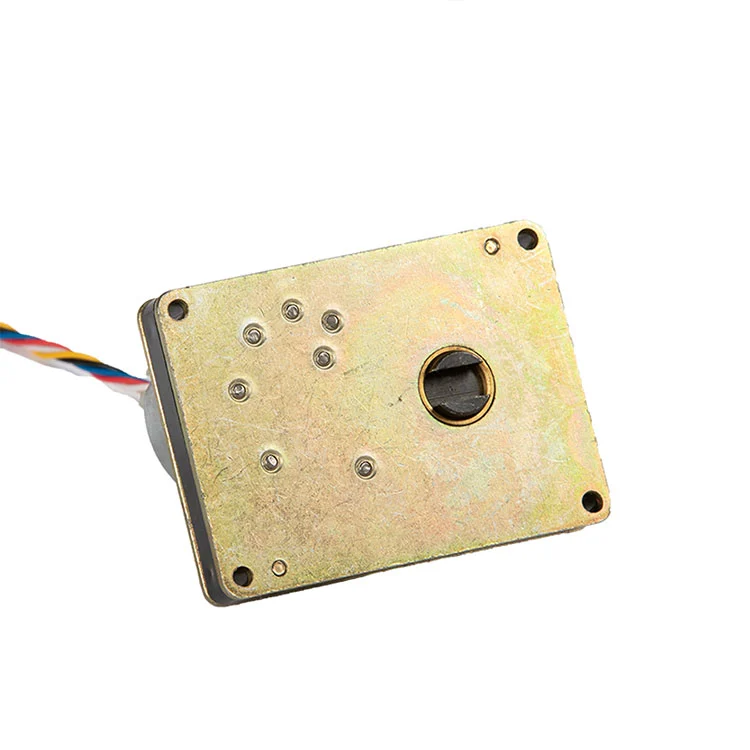

El reductor de velocidad del medidor de agua es un componente central de transmisión de precisión para sistemas de control de fluidos, ampliamente utilizado en medidores de agua inteligentes, sistemas de control y medición de flujo, equipos de purificación de agua, bebederos, dispositivos de tratamiento de agua, sistemas de plomería inteligentes y sistemas de control de válvulas pequeñas. Permite una regulación de velocidad estable, un control de ángulo preciso y un ajuste de flujo preciso para estos sistemas, sentando las bases para una gestión de fluidos confiable.
Optimizado específicamente para escenarios de válvulas de calibre mediano a grande, este reductor de velocidad de medidor de agua se aplica principalmente a válvulas DN40 y DN50. Se destaca por su alto par de torsión y su larga vida útil, resolviendo eficazmente los desafíos de transmisión de las válvulas de gran calibre que requieren una fuerte fuerza motriz y un funcionamiento estable a largo plazo. Como soporte clave para el control de fluidos de gran flujo, el reductor de velocidad del medidor de agua garantiza que todo el sistema logre un control preciso y eficiente del flujo de agua y el estado de la válvula.

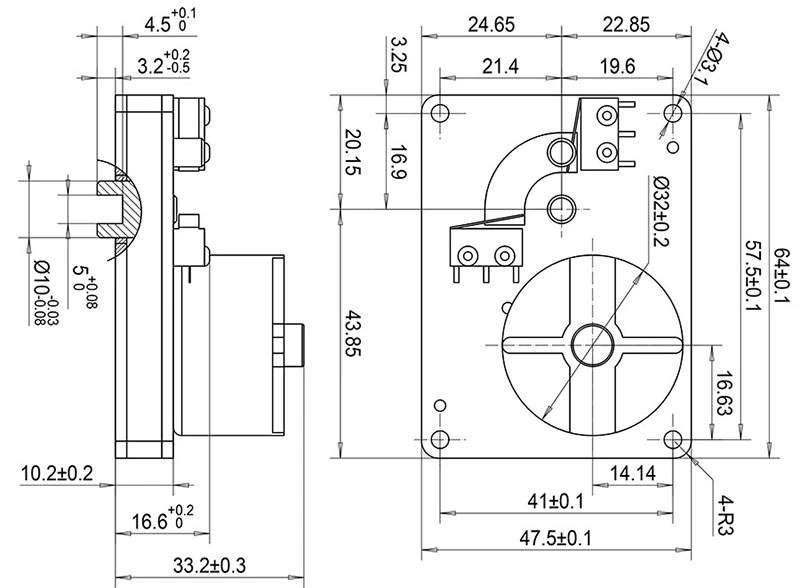

Todos los parámetros se prueban bajo temperatura ambiente estándar (23 °C) y voltaje nominal, lo que garantiza la coherencia con los escenarios de aplicación reales.
| Elemento de parámetro | Valor estándar y notas complementarias |
| Tensión nominal | 3,6 V CC |
| Rango de voltaje de funcionamiento | 2,5 V – 5 V CC Nota: Un voltaje de entrada más alto dentro de este rango puede aumentar el torque pero acortar la vida útil. |
| Corriente sin carga (a tensión nominal) | ≤ 50 mA (a 23 °C de temperatura ambiente) |
| Corriente de rotor bloqueado (a tensión nominal) | 1100 mADefinida como la corriente máxima cuando el eje de salida del reductor está bloqueado, evitando que el motor se queme por sobrecarga. |
| Par de salida | ≥ 9 N·m (combinado con una relación de transmisión de 2400:1) |
| Tiempo de actuación de encendido/apagado de la válvula | ≤ 60 s |
| Relación de reducción de engranajes | 7200:1Adecuado para calibres de válvulas DN32–DN50, par de equilibrio y eficiencia de accionamiento. |
| Definición de secuencia de cableado | 1. Azul: Señal del interruptor de activación de válvula abierta 2. Blanco: Terminal común para señales de posición 3. Amarillo: Señal del interruptor de activación de cierre de válvula 4. Negro: Polo positivo de alimentación CC 5. Rojo: Polo negativo de alimentación CC Nota: Confirme la lógica del cableado con nuestro equipo técnico antes de la instalación para evitar el control inverso. |
| Clasificación de protección de ingreso (IP) | IPX0 (Sin protección)Versión estándar para ambientes interiores secos; Hay disponibles versiones impermeables IP65/IP67 personalizadas para escenarios húmedos o expuestos al agua. |
