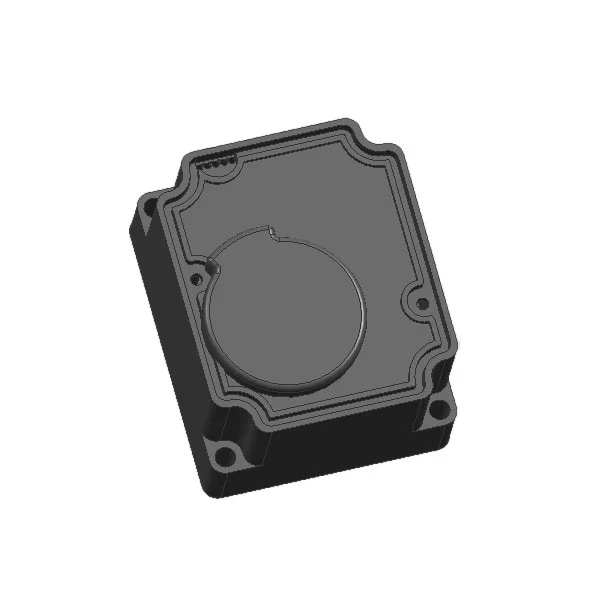

Este motorreductor de bajo ruido para medidor de agua está diseñado específicamente para sistemas de medición de agua inteligentes, con escenarios de aplicación principales que incluyen:
• Medidores de agua inteligentes residenciales inalámbricos
• Medidores de agua inteligentes prepagos controlados por válvulas
• Sistemas remotos de lectura automática de contadores (AMR)
• Válvulas motorizadas para tuberías de medición de agua DN15–DN50
A menos que se especifique lo contrario, todos los parámetros del motorreductor de medidor de agua de bajo ruido utilizado en medidores de agua se prueban a una temperatura ambiente estándar (23 °C) y un voltaje de funcionamiento nominal.
1. Tensión de funcionamiento nominal: 3,6 V CC
2. Rango de voltaje de funcionamiento permitido: 2,5 V – 5 V CCNota: Dentro del rango permitido, un voltaje de entrada más alto proporciona un par de salida más alto, pero reducirá la vida útil del actuador.
3. Corriente de funcionamiento sin carga a tensión nominal: ≤ 25 mA
4. Corriente de rotor bloqueado (bloqueo) a tensión nominal: ≤ 450 mA (para motor serie 300)
5. Par de salida nominal:
o ≥ 1,8 N·m (combinado con una relación de reducción de engranajes de 2400:1)
o ≥ 2,7 N·m (combinado con una relación de reducción de engranajes de 3700:1)
6. Tiempo de actuación de la válvula a 90° (cuarto de vuelta):
o ≤ 10 s (combinado con una relación de reducción de engranajes de 2400:1)
o ≤ 16 s (combinado con una relación de reducción de engranajes de 3700:1)
7. Opciones de relación de reducción de engranajes estándar: 2400:1, 3700:1
8. Definición de secuencia de cables (WSD)
| Color del cable | Definición de función central |
| Azul | Señal de interruptor en posición de válvula abierta |
| Blanco | Terminal común (COM) para señales en posición |
| Amarillo | Señal de interruptor en posición de cierre de válvula |
| Negro | Polo positivo de alimentación CC (+) |
| Rojo | Polo negativo de alimentación CC (-) |
| Nota: La secuencia de cables, la codificación de colores y la longitud de los cables se pueden personalizar completamente según los requisitos específicos del cliente. |
Clasificación de protección de ingreso (IP): IP67Nota: El rendimiento de protección IP67 a prueba de polvo y de inmersión en agua solo se logra cuando el actuador está ensamblado correctamente y fijado firmemente con la carcasa sellada del medidor de agua correspondiente.
P: ¿Con qué tamaños de tubería es compatible el actuador KY-59?
R: El motorreductor de bajo ruido para medidores de agua está diseñado para válvulas de medidores de agua de DN15 a DN50, con dos opciones de relación de reducción de engranajes para satisfacer diferentes requisitos de torque para diversos diámetros de tubería y condiciones de trabajo.
P: ¿Se pueden personalizar la secuencia de cables y las especificaciones de los cables?
R: Sí. Admitimos la personalización completa de la secuencia de cables, la codificación de colores, la longitud y el calibre de los cables para adaptarse a sus requisitos específicos de sistema de control, instalación y ensamblaje.
P: ¿La clasificación IP67 admite el funcionamiento submarino a largo plazo?
R: La clasificación estándar IP67 garantiza que la unidad sea hermética al polvo y resistente a la inmersión temporal en hasta 1 m de agua durante 30 minutos. Para un funcionamiento sumergido a largo plazo en escenarios de trabajo de medidores de agua, se debe ensamblar correctamente con la carcasa sellada del medidor de agua correspondiente para mantener un rendimiento de protección estable.
P: ¿Qué fuente de alimentación se recomienda para el KY-59?
R: El voltaje de funcionamiento nominal es de 3,6 V CC, con un rango de funcionamiento permitido de 2,5 V a 5 V CC. Recomendamos utilizar una fuente de alimentación estable de batería de litio de 3,6 V para equilibrar el rendimiento del par, el bajo consumo de energía y una larga vida útil.
