Fabricado por Cixi Kaiye Electric CO., LTD

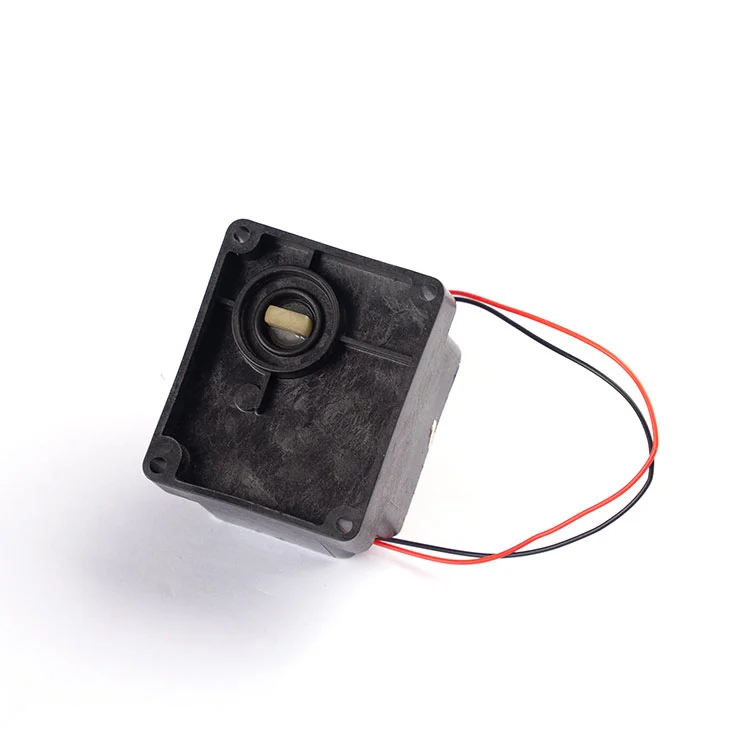

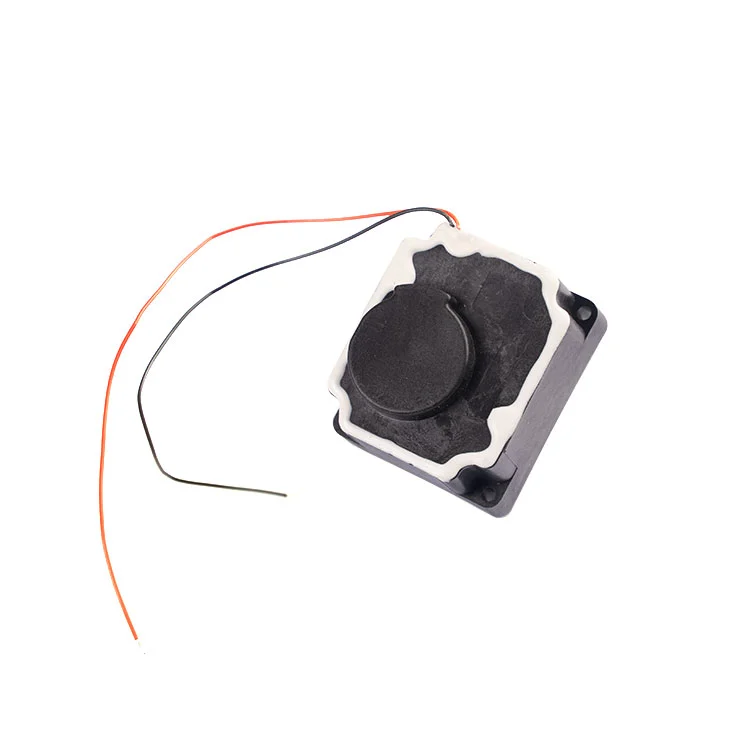

El motorreductor de CC a prueba de agua es un motor de engranajes de CC en miniatura de alto rendimiento, diseñado específicamente como actuador de accionamiento central para sistemas de medición de agua inteligentes. Con una estructura de engranajes optimizada y protección de ingreso IP66, ofrece un funcionamiento confiable de bajo consumo, un rápido accionamiento de la válvula y un rendimiento estable en entornos de trabajo húmedos y expuestos al agua.
• Medidores de agua inteligentes residenciales controlados por válvulas
• Sistemas de lectura automática remota de medidores (AMR) de pequeño calibre
• Válvulas motorizadas para contadores de agua DN15–DN20
• Accionamientos de válvulas de control de fluido en miniatura
Todos los parámetros se prueban a temperatura ambiente estándar (23 °C) a un voltaje de funcionamiento nominal de 3,6 V CC, a menos que se especifique lo contrario.
| Elemento de parámetro | Valor estándar y notas |
| Tensión de funcionamiento nominal | 3,6 V CC |
| Rango de voltaje de funcionamiento permitido | 2,5 V – 5 V CCNota: Un voltaje de entrada más alto dentro de este rango proporciona un par de salida más alto, pero reducirá la vida útil de la unidad. |
| Corriente de funcionamiento sin carga (a tensión nominal) | ≤ 35mA |
| Corriente de rotor bloqueado (bloqueo) (a tensión nominal) | Aprox. 470 mA (para motor serie 300) |
| Par de salida nominal (a tensión nominal) | ≥ 1,5 N·m |
| Tiempo de actuación de la válvula de 90° (cuarto de vuelta) (a tensión nominal) | ≤ 8 segundos |
| Relación de reducción de engranajes estándar | 2000:1 |
| Clasificación de protección de ingreso (IP) | IP66 |
| Número de cable | Color del cable | Definición de función central |
| 1 | Azul | Señal de interruptor en posición de cierre de válvula |
| 2 | Blanco | Terminal común (COM) para señales en posición |
| 3 | Amarillo | Señal de interruptor en posición de válvula abierta |
| 4 | Negro | Polo negativo de alimentación CC (-) |
| 5 | Rojo | Polo positivo de alimentación CC (+) |
Nota: La secuencia de cables, la codificación de colores, la longitud y el calibre del cable se pueden personalizar completamente según los requisitos específicos del cliente.
P: ¿Con qué tamaños de tuberías y válvulas es compatible el KY-30?
R: Optimizado con una relación de reducción de engranajes de 2000:1 y un par de salida de ≥1,5 N·m, el KY-30 se combina perfectamente con medidores de agua inteligentes residenciales DN15 y DN20, así como con otras válvulas de control de fluidos motorizadas de pequeño calibre.
P: ¿Qué protección real proporciona la clasificación IP66?
R: La clasificación IP66 significa que la unidad es totalmente hermética al polvo y resistente a chorros de agua a alta presión desde cualquier dirección. Está diseñado para un funcionamiento estable a largo plazo en el entorno de trabajo húmedo y expuesto al agua de los medidores de agua inteligentes, evitando eficazmente que la entrada de polvo y agua dañe los componentes internos.
P: ¿Se pueden personalizar la secuencia de cables y las especificaciones de los cables?
R: Sí. Admitimos la personalización completa de la secuencia de cables, la codificación de colores, la longitud del cable, el calibre del cable y el tipo de conector para satisfacer completamente sus requisitos específicos del sistema de control, instalación y ensamblaje.
1.
P: ¿Qué fuente de alimentación se recomienda para el KY-30?
R: El voltaje de funcionamiento nominal es de 3,6 V CC, con un rango de funcionamiento permitido de 2,5 V a 5 V CC. Recomendamos una fuente de alimentación estable de batería de litio de 3,6 V para equilibrar el rendimiento de salida, el bajo consumo de energía y una larga vida útil.
P: ¿Este motor es compatible con los principales sistemas de control de medidores de agua inteligentes?
R: Sí. El motor de engranaje del medidor de CC a prueba de agua adopta un diseño de micropotencia universal y una salida de señal en posición estándar, que es altamente compatible con la mayoría de los tableros de control de medidores de agua inteligentes y sistemas de lectura remota de medidores (AMR) convencionales.
